Dimak Yangın Kapısı

Yangın Kapısı Montajı

Dimak yangın kapısı EN1634-1 standartlarına göre test edilmiştir. Yangın kapısı kasa ve kanat malzemesi galvanizli sacdır. Elektrostatik boya kaplamalıdır. Yangın kapılarında yaylı menteşe kullanılmıştır. Yangın kapısı aksesuarları alüminyum dökümdür.

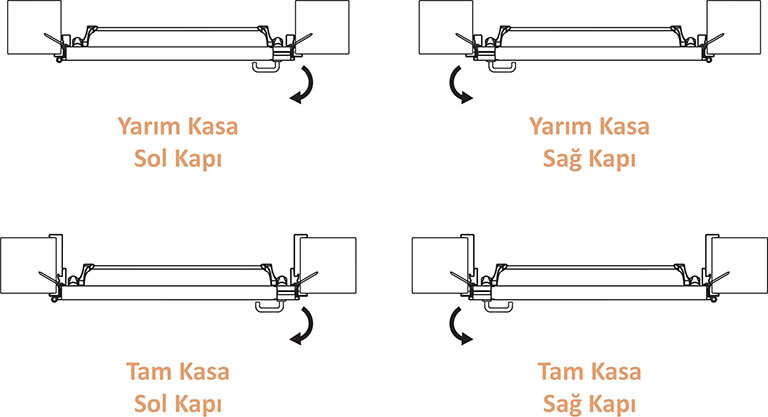

Yangın Kapısı Çeşitleri

  • Yarım Kasa Sol Kapı
  • Yarım Kasa Sağ Kapı
  • Tam Kasa Sol Kapı
  • Yarım Kasa Sağ Kapı
Yangın Kapısı Çeşitleri
Yangın Kapısı Çeşitleri

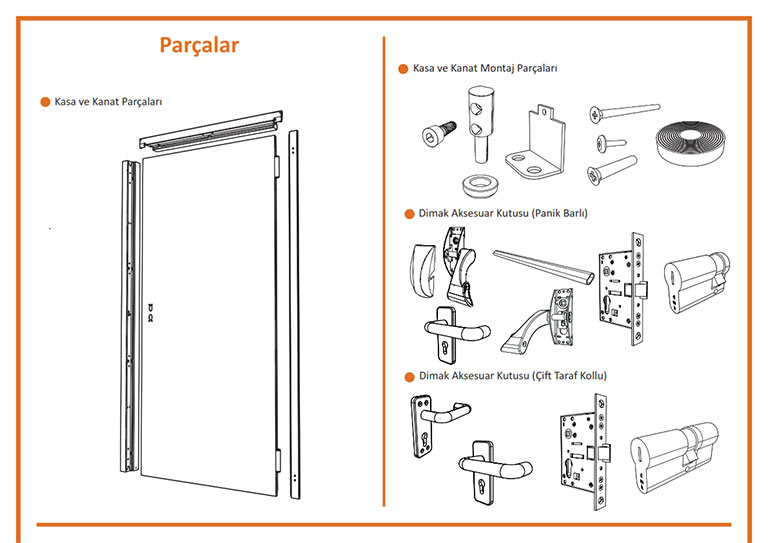

Yangın Kapısı Parçaları

  • Kasa ve Kanat Parçaları
  • Kasa ve Kanat Montaj Parçaları
  • Dimak Aksesuar Kutusu (Panik Barlı)
  • Dimak Aksesuar Kutusu (Çift Taraf Kollu)
Dimak Yangın Kapısı Parçaları
Dimak Yangın Kapısı Parçaları

Yönsüz Kapılarda Kasa ve Kanat Yönü

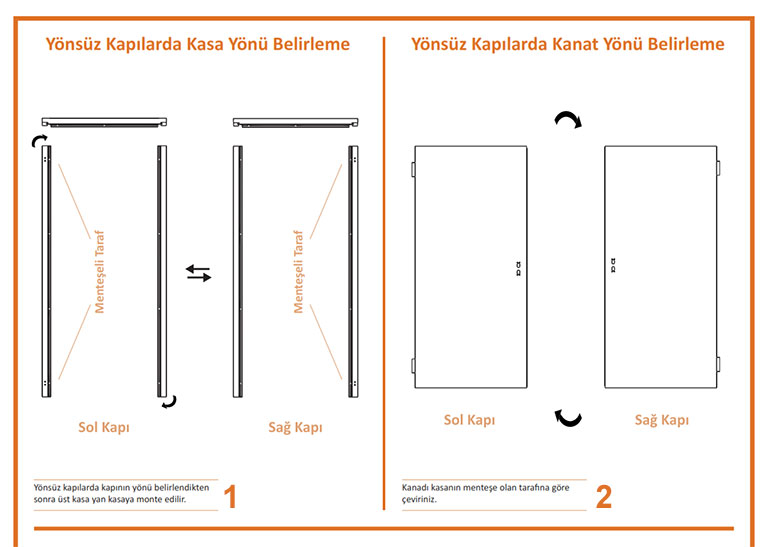

Yönsüz yangın kapılarında kapının yönü belirlendikten sonra üst kasa yan kasaya monte edilir. (1) Yangın kapısının kanadını kasanın menteşe olan tarafna göre çeviriniz. (2)

Yönsüz Yangın Kapılarında Kasa Kanat Yönü
Yönsüz Yangın Kapılarında Kasa Kanat Yönü

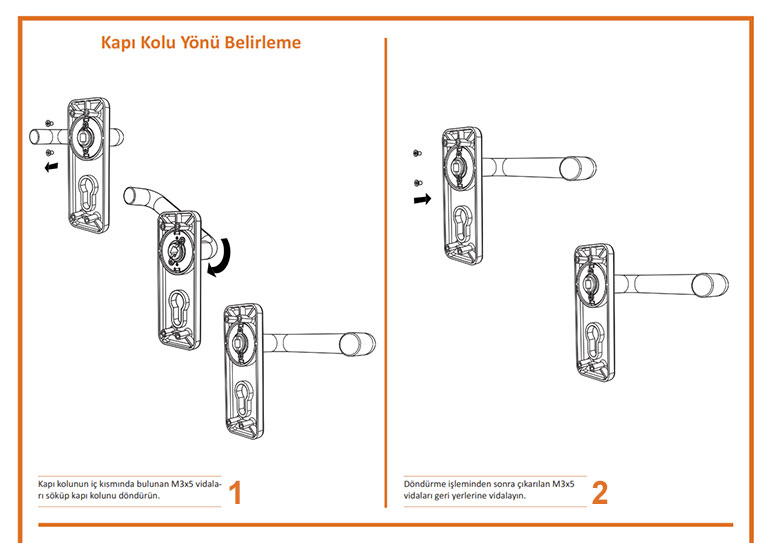

Kapı Kolu Yönü Belirleme

Kapı kolunun iç kısmında bulunan M3x5 vidaları söküp kapı kolunu döndürün. (1) Döndürme işleminden sonra çıkarılan M3x5 vidaları geri yerlerine vidalayın. (2)

Yangın Kapısı Kapı Kolu Yönü Belirleme
Yangın Kapısı Kapı Kolu Yönü Belirleme

Yangın Kapısı Kasa Montajı

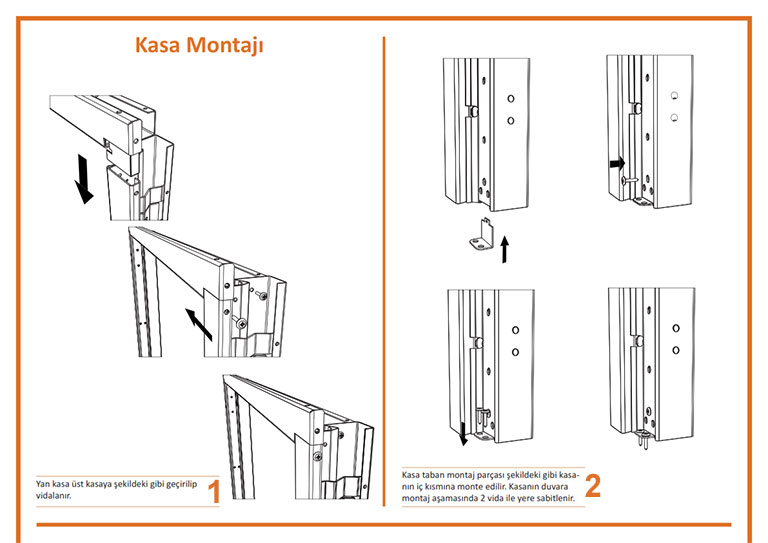

Yan kasa üst kasaya şekildeki gibi geçirilip vidalanır. (1) Kasa taban montaj parçası şekildeki gibi kasanın iç kısmına monte edilir. Kasanın duvara montaj aşamasında 2 vida ile yere sabitlenir. (2)

Yangın Kapısı Kasa Montajı
Yangın Kapısı Kasa Montajı

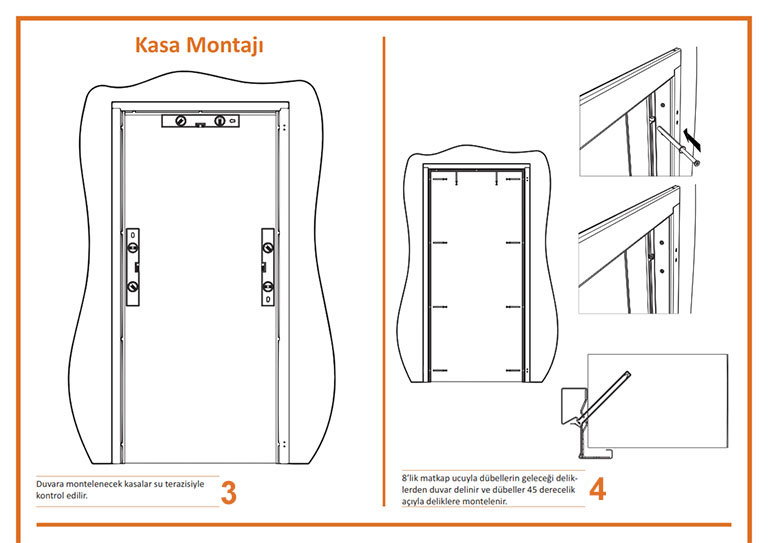

Duvara montelenecek kasalar su terazisiyle kontrol edilir. (3) 8’lik matkap ucuyla dübellerin geleceği deliklerden duvar delinir ve dübeller 45 derecelik açıyla deliklere montelenir. (4)

Yangın Kapısı Kasa Montajı
Yangın Kapısı Kasa Montajı

Yangın Kapısı Kanat Montajı

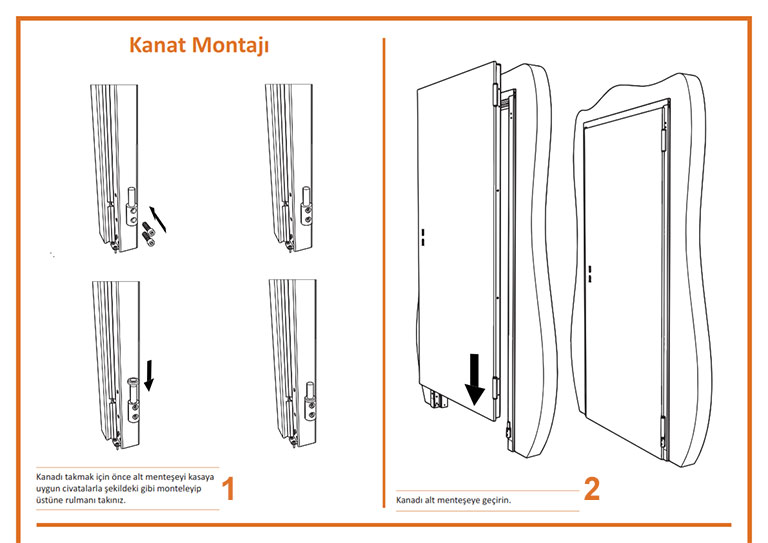

Kanadı takmak için önce alt menteşeyi kasaya uygun civatalarla şekildeki gibi monteleyip üstüne rulmanı takınız. (1) Kanadı alt menteşeye geçirin. (2)

Yangın Kapısı Kanat Montajı
Yangın Kapısı Kanat Montajı

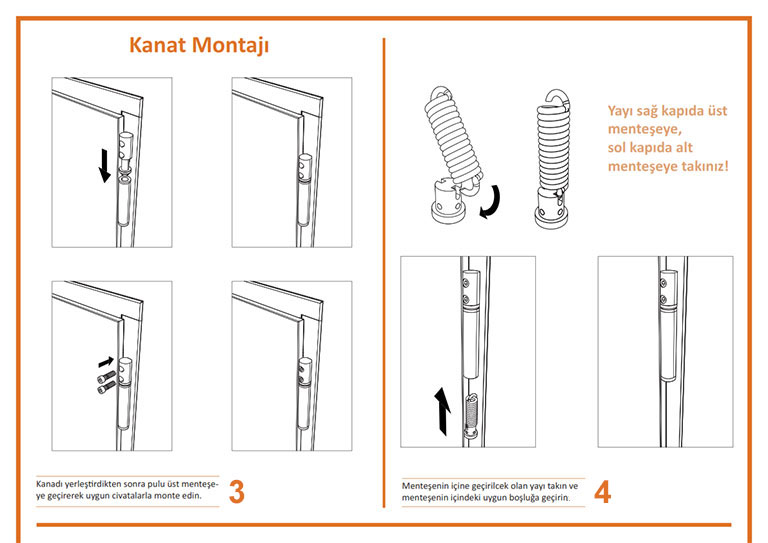

Kanadı yerleştirdikten sonra pulu üst menteşeye geçirerek uygun civatalarla monte edin. (3) Menteşenin içine geçirilecek olan yayı takın ve menteşenin içindeki uygun boşluğa geçirin. (4)

Yangın Kapısı Kanat Montajı
Yangın Kapısı Kanat Montajı

Anti Panik Kilidi Panik Kilide Çevirme

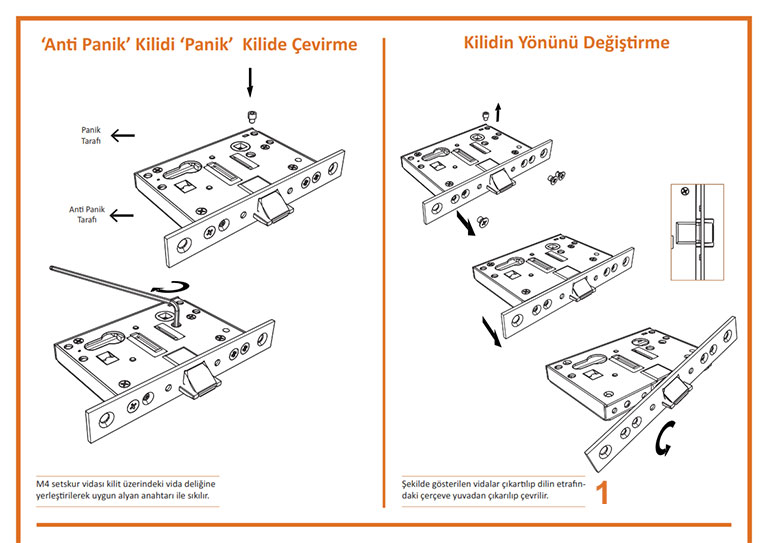

M4 setskur vidası kilit üzerindeki vida deliğine yerleştirilerek uygun alyan anahtarı ile sıkılır.

Yangın Kapısı Kilit Yönü Değiştirme
Yangın Kapısı Kilit Yönü Değiştirme

Kilidin Yönünü Değiştirme

Şekilde gösterilen vidalar çıkartılıp dilin etrafındaki çerçeve yuvadan çıkarılıp çevrilir. (1) Dilin eğik olduğu tarafa döndürülüp vidalar şekildeki gibi tekrardan montelenir. (2)

Yangın Kapısı Kilit Yönü Değiştirme
Yangın Kapısı Kilit Yönü Değiştirme

Yangın Kapısı Kilit Montajı

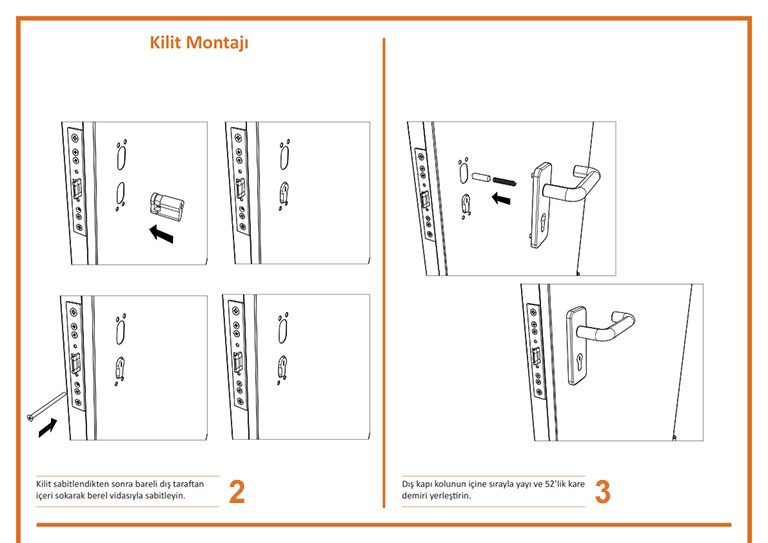

Kilidi yuvasına soktuktan sonra vidalayın. (1) Kilit sabitlendikten sonra bareli dış taraftan içeri sokarak berel vidasıyla sabitleyin. (2) Dış kapı kolunun içine sırayla yayı ve 52’lik kare demiri yerleştirin. (3)

Dimak Yangın Kapısı Kilit Montajı
Dimak Yangın Kapısı Kilit Montajı

Yangın Kapısı Panik Bar Montajı

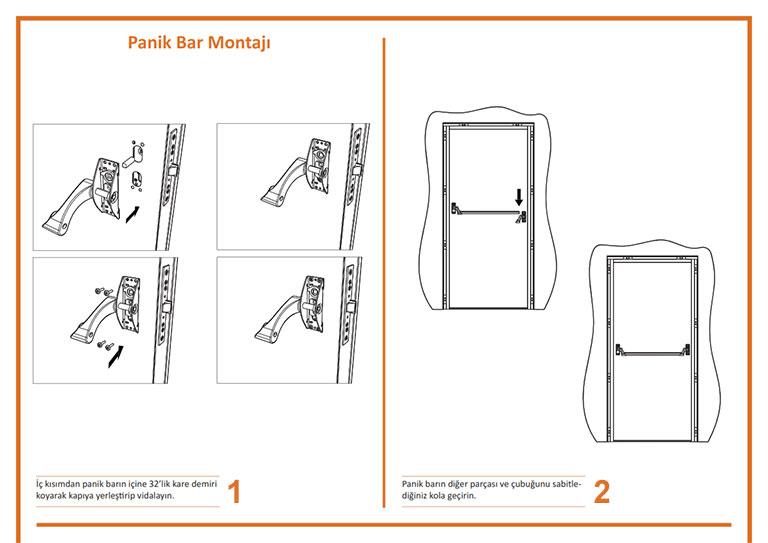

İç kısımdan panik barın içine 32’lik kare demiri koyarak kapıya yerleştirip vidalayın. (1) Panik barın diğer parçası ve çubuğunu sabitlediğiniz kola geçirin. (2)

Yangın Kapısı Panik Bar Montajı
Yangın Kapısı Panik Bar Montajı

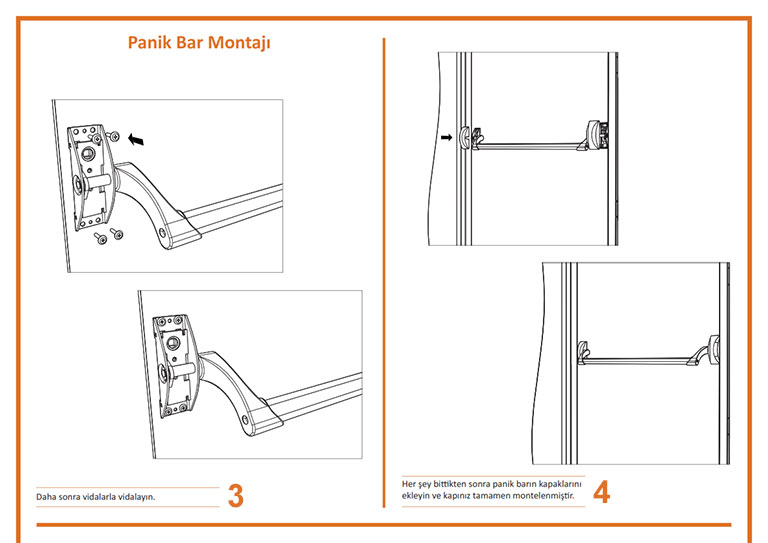

Daha sonra vidalarla vidalayın. (3) Her şey bittikten sonra panik barın kapaklarını ekleyin ve kapınız tamamen montelenmiştir. (4)

Yangın Kapısı Panik Bar Montajı
Yangın Kapısı Panik Bar Montajı

Çift Kollu Yangın Kapısı Kolu Montajı

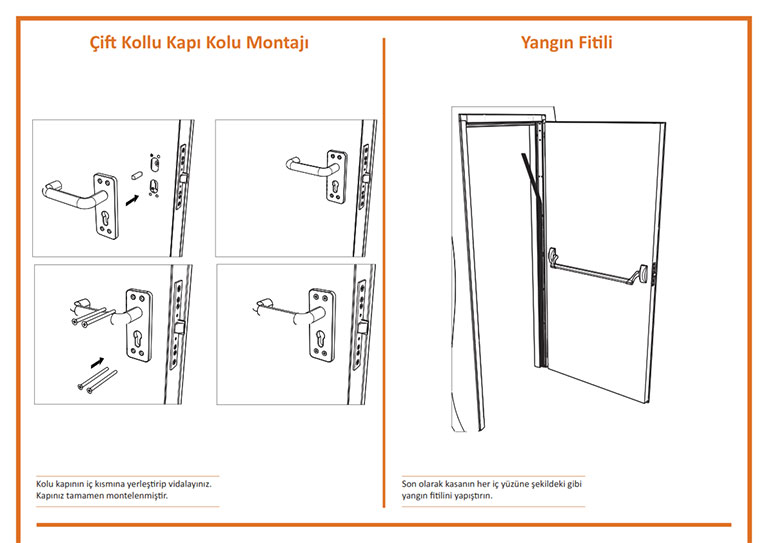

Kolu kapının iç kısmına yerleştirip vidalayınız. Kapınız tamamen montelenmiştir.

Çift Kollu Yangın Kapısı Kolu Montajı ve Yangın Fitili
Çift Kollu Yangın Kapısı Kolu Montajı ve Yangın Fitili

Yangın Fitili

Son olarak kasanın her iç yüzüne şekildeki gibi yangın fitilini yapıştırın.


Tam Kasa Yangın Kapısı Montajı

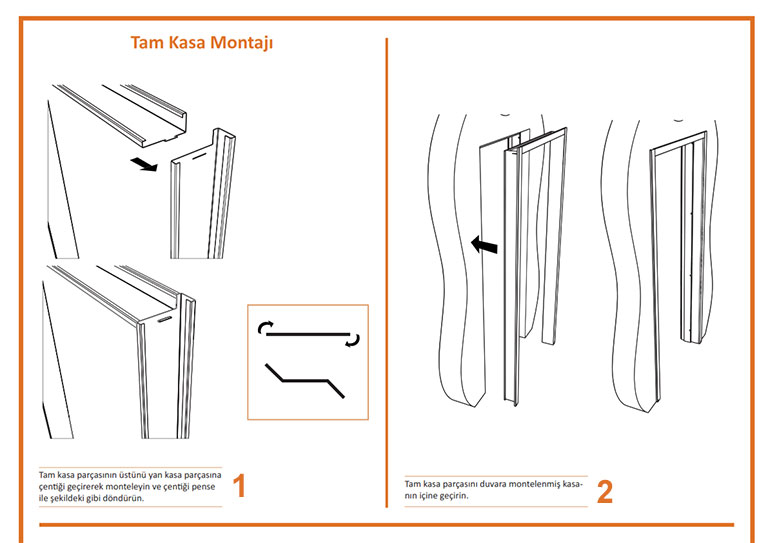

Tam kasa parçasının üstünü yan kasa parçasına çentiği geçirerek monteleyin ve çentiği pense ile şekildeki gibi döndürün. (1) Tam kasa parçasını duvara montelenmiş kasanın içine geçirin. (2)

Dimak Tam Kasa Yangın Kapısı Montajı
Dimak Tam Kasa Yangın Kapısı Montajı

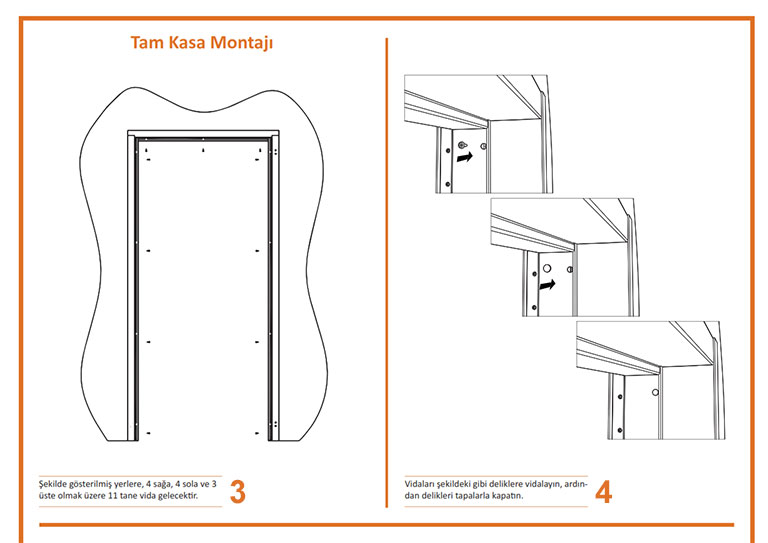

Şekilde gösterilmiş yerlere, 4 sağa, 4 sola ve 3 üste olmak üzere 11 tane vida gelecektir. (3) Vidaları şekildeki gibi deliklere vidalayın, ardından delikleri tapalarla kapatın. (4)

Dimak Tam Kasa Yangın Kapısı Montajı
Dimak Tam Kasa Yangın Kapısı Montajı

Yangın Kapısı Montaj Kılavuzu ile ilgili dokümanımızı PDF formatında görüntülemek ve indirmek için Dokümanlar sayfamızı ziyaret edebilirsiniz.
